Dettagli del prodotto
Luogo di origine: CINESE
Marca: HETECH
Certificazione: ISO9001,ISO14001,ISO13485,IATF16949
Numero di modello: HCCH210WV01A
Termini di trasporto & di pagamento
Quantità di ordine minimo: 100 PCS
Tempi di consegna: 4-6 settimane
Termini di pagamento: T/T
Capacità di alimentazione: 50K/month
P/N: |
HCCH210WV01A |
dimensione: |
2.1" ((IPS) |
Tipo di visualizzazione: |
IPS |
Risoluzione: |
480x480 |
Dimensione del profilo: |
56.18 ((W) * 59.71 ((H) * 2.3 ((D) mm |
Area attiva: |
φ53,28 mm |
Brillantezza: |
250cd/m2 |
interfaccia: |
40 pinSPI+RGB |
Angolo di visione: |
85/85/85/85 |
IC del driver: |
ST7701S |
Impiegati di operazione.: |
-20~70°C |
Temperatura di stoccaggio.: |
-30~80℃ |
Rapporto di contrasto: |
1000 |
Rapporto di aspetto: |
1:1 |
Applicazione: |
Dispositivi marini, IOT, applicazioni industriali e mediche |
P/N: |
HCCH210WV01A |
dimensione: |
2.1" ((IPS) |
Tipo di visualizzazione: |
IPS |
Risoluzione: |
480x480 |
Dimensione del profilo: |
56.18 ((W) * 59.71 ((H) * 2.3 ((D) mm |
Area attiva: |
φ53,28 mm |
Brillantezza: |
250cd/m2 |
interfaccia: |
40 pinSPI+RGB |
Angolo di visione: |
85/85/85/85 |
IC del driver: |
ST7701S |
Impiegati di operazione.: |
-20~70°C |
Temperatura di stoccaggio.: |
-30~80℃ |
Rapporto di contrasto: |
1000 |
Rapporto di aspetto: |
1:1 |
Applicazione: |
Dispositivi marini, IOT, applicazioni industriali e mediche |

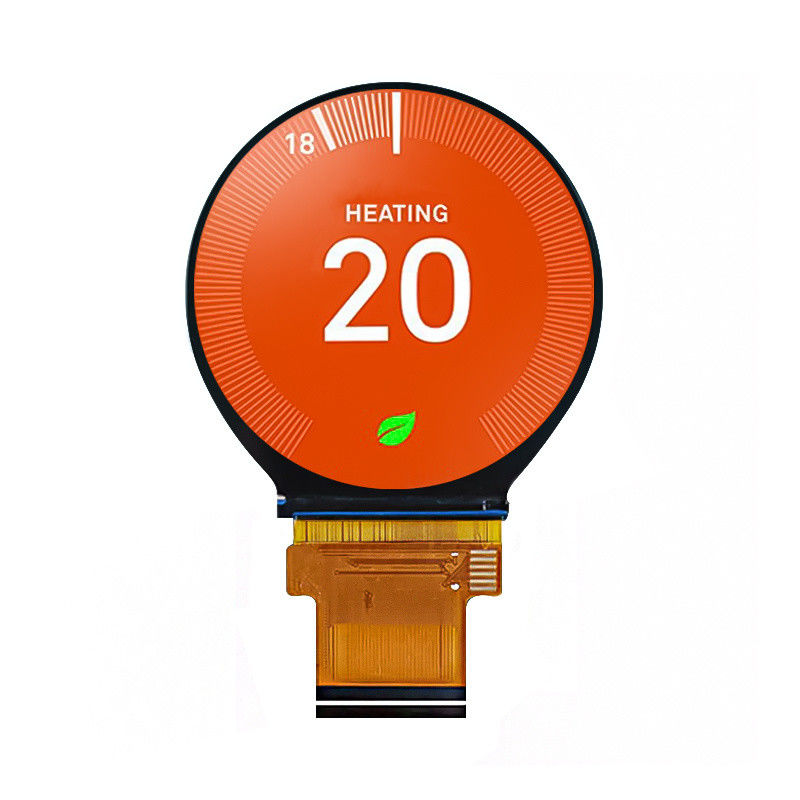

2.1 pollici schermo LCD rotondo con 40 pinSPI+RGB e IC ST7701S
Descrizione del prodotto:
HCCH210WV01Aè 2.1 pollice480x480Display LCD TFT a risoluzione tonda.Display a colori rotondo40 pinSPI+RGBinterfaccia, e dotato diST7701SQuesto schermo LCD IPS TFT da 2,1 pollici ha una luminosità di 250 nits.56.18 ((W) * 59.71 ((H) * 2.3 ((D) mmDisplay rotondo, abbiamo anche un pannello touch capacitivo standard.Questo modulo di display TFT IPS circolare a colori da 2,1 pollici presenta angoli di visione a tutto tondo e un elevato rapporto di contrasto.Applicazioni industriali e mediche.
Specificità generale:
| P/N | HCCH210WV01A |
| Dimensione | 2.1 pollice |
| Modalità di visualizzazione | IPS/Trasmettitore/Normalmente nero |
| Risoluzione | 480*480 |
| Dimensione di contorno (mm) | 56.18 ((W) * 59.71 ((H) * 2.3 ((D) mm |
| Area attiva ((mm) | φ53,28 mm |
| Luminosità ((cd/m2) | 250 |
| L'angolo di visione ((L/R/T/B) | 85/85/85/85 |
| Interfaccia | 40 pinSPI+RGB |
| IC del driver | ST7701S |
| Temperatura di funzionamento | -20~70°C |
| Temperatura dello storge | -30~80°C |
| Rapporto di aspetto | 1:1 |
| Rapporto di contrasto | 1000 |
| Applicazione | Dispositivi marini, IOT, applicazioni industriali e mediche |
Disegni del prodotto:
Assegnazione del pin:
Condizioni di guida della retroilluminazione:
| Articolo | Il simbolo | Minore | TYP | Max. | Unità | Condizione di prova |
| Voltaggio per retroilluminazione a LED | Vf | 3.0 | 3.2 | 3.5 | V. | Se=80mA |
| Corrente per retroilluminazione a LED | Se | - | 80 | - | mA | - |
| Tempo di vita del LED | - | - | 20000 | - | ore | Se=80mA |
Serie di schermi LCD rotondi
|
Dimensioni del display LCD rotondo HTC
|
|||||||||||
| Ricordi caldi: se i modelli elencati di seguito non possono soddisfare le vostre esigenze, la personalizzazione può essere effettuata in base alle vostre esigenze specifiche, ma non è limitata a LCM, RTP, CTP, driver board.etc. | |||||||||||
| - No, no, no, no. | Dimensione | Parte n. | Tipo LCD | Risoluzione |
Disegno dimensione |
Area attiva | Interfaccia | Rapporto di contrasto | Brillantezza | Temperatura di funzionamento | Temperatura di conservazione |
| 1 | 1.8" | HC018IX20020-F63 | IPS | 360*360 |
48.08*49.95*1.96 mm |
φ45,68 mm | 30 pin MIPI | 1200 | 250 | -20~70°C | -30~80°C |
| 2 | 2.1" | HCCH210WV01A | IPS | 480*480 |
56.18*59.71*2.3mm |
φ53,28 mm | 40 pinSPI+RGB | 1000 | 250 | -20~70°C | -30~80°C |
| 3 | 3.5" | HC035IXA0040-G10 | IPS | 800*640 |
97.6*83.79*4.0 mm |
90.0*72.0 mm | 40 pinSPI+RGB | 1200 | 1000 | -30~80°C | -40°C a 90°C |
| 4 | 3.5" | HC035IXA0040-F13 | IPS | 800*640 |
97.6*83.79*4.0 mm |
90.0*72.0 mm | 40 pinSPI+RGB | 1200 | 1000 | -20~70°C | -30~80°C |
| 5 | 3.5" | HC035IXA0077-G82 | IPS | 720*670 |
98.88*94.12*7.75mm |
89.74*83.51 mm |
40 pin RGB | 1200 | 1000 | -30~80°C | -30~80°C |
| 6 | 4" | HC040IXA4077-F34 | IPS | 720*720 |
110*112,49*7,7 mm |
φ101,52 mm | 40 pin MIPI | 1000 | 1400 | -30°C a 85°C | -30-85°C |
| 7 | 4" | HC040IXA4077-F35 | IPS | 720*720 |
110*112,49*7,7 mm |
φ101,52 mm | 40pinLVDS | 1200 | 1000 | -30~80°C | -30-85°C |
Personalizzazione:
FAQ:
Q1. Posso avere un ordine di campione per LCD Display
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità
D2: e il tempo di consegna?
A:Di solito 4~5 giorni per gli ordini di campione se le merci sono in magazzino, e 4~6 settimane per la produzione di massa (sulla base della quantità e del prodotto).
Q3. Come spedite la merce e quanto tempo ci vuole per arrivare?
R: Spedizione tramite DHL, UPS, FedEx.
Q4. Come procedere con un ordine di display LCD?
R: Innanzitutto, fateci conoscere i vostri requisiti o la vostra applicazione.
In secondo luogo citiamo secondo le vostre esigenze o i nostri suggerimenti.
In terzo luogo, il cliente conferma i campioni e deposita per l'ordine formale.
In quarto luogo organizziamo la produzione.
Q5: Offri garanzia per i prodotti?
A: Sì, offriamo 1 anno di garanzia per i nostri prodotti.
D6: Come si fa a gestire il difettoso?
A: In primo luogo, i nostri prodotti sono prodotti in rigoroso sistema di controllo della qualità e il tasso difettoso sarà inferiore allo 0,2%.
- B.Oltre ai danni causati da fattori umani, entro un anno di garanzia dall'inizio della spedizione.
In caso di condizioni particolari, il periodo di garanzia sarà comunicato separatamente.
